Introdução à INTERNET DAS COISAS

IOT 02 ROBÓTICA COM ESP32(Placa Wemos)

■ REALIZAÇÃO E LOGÍSTICA
PÚBLICO: Pesquisadores e amantes da Tecnologia
CARGA HORÁRIA: 80h = 20 encontros Remotos+ Atividades EAD;
VAGAS: 10 VAGAS

■ TURMA PRESENCIAL : Público: Teresina e Grande Teresina
CARGA HORÁRIA: 60h;
■ TURMA REMOTA: Público: Interior do Piauí e Grande Teresina
CARGA HORÁRIA: 60h;
AULAS REMOTAS: 15 Aulas REMOTAS, VIA “Microsoft Teams”  (75% de frequência)
ATIVIDADES: 10 Atividades na plataforma Edmodo (75% de frequência)
PRÉ – REQUISITO:
– Professor da Rede
– Ter os componentes do Site abaixo
– Ter internet e Computador com Câmera
■ CERTIFICAÇÃO E PROJETO FINAL: Ao final do Curso o CURSISTA deverá apresentar um PROJETO ARDUINO para CONCLUSÃO DO CURSO e CERTIFICAÇÃO

■ PÚBLICO:
– Professores e profissionais que participara do QUATRO MÓDULOS de Tecnologia do Centro de Formação
– Como contrapartida, Cada Cursista IRÁ MINISTRAR este MESMO CURSO PARA UM TURMA de professores aqui no Centro de FORMAÇÃO
■ PRÉ-REQUISITO:

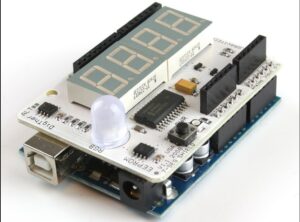

– Adquirir o kit do ARDUÍNO (já ) e a PLACA Shield Multifunções
■ PLANO DE CURSO DO ESP32
Descrição: Os microcontroladores da família ESP estão  revolucionando os projetos e aplicações de internet das coisas. Muitas empresas estão substituindo os tradicionais microcontroladores pelo ESP32 devido ter processador de 32-bit Dual-core, operando 2-240 MHz, além de interface WiFi e Bluetooth. Tudo isso por um custo reduzido.
■ EMENTA:
Durante o curso trabalharemos com o microcontrolador ESP32 um dos responsáveis pela popularização de projeto de IOT, aliando a teoria  a prática com projetos didáticos  que possibilitarão aos alunos um melhor aproveitamento de um série de  conteúdos agregados aos projetos
■ OBJETIVOS DO CURSO

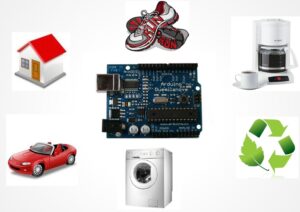

– Conhecer sobre IOT;
– Desenvolvimento e implementação de projetos de IOT;
– Capacitar os alunos no desenvolvimentos de seus próprios projetos ao término do curso;

■ PROCEDIMENTOS METODOLÓGICOS E RECURSOS DIDÁTICOS
Durante todo o curso, será guiado por projetos práticos e cada aluno deverá usar para a prática em sala de aula, na sua alteração conforme a citação em cada aula e ferramenta ensinada. Apostila de apoio para acompanhamento dos procedimentos e estudos em casa. Serão ainda necessários, os materiais listados na tabela de materiais necessários, computadores, tendo neles instalados o Arduino 1.8.0 e um projetor de tela para facilitar a visualização e aprendizagem durante a visualização prática.
■ SISTEMA DE AVALIAÇÃO
O processo avaliativo levará em consideração a frequência, a participação dos estudantes e o efetivo empenho na realização das atividades propostas durante o curso e na entrega satisfatória dos projetos práticos propostos.
Também serão usados como critérios avaliativos as resoluções de problemas e os trabalhos realizados em equipe e/ou individuais serão considerados como prova de conhecimento.
■ MATERIAL NECESSÁRIO:
Descrição : Esp32 Wifi Bluetooth

■ KIT E COMPONENTES A SEREM ESTUDADOS:
01) Esp32 Wemos D1

D1 = UNO R32 + WiFi + Bluetooth
Entrada Micro USB
P4: DC 5 V-12 V

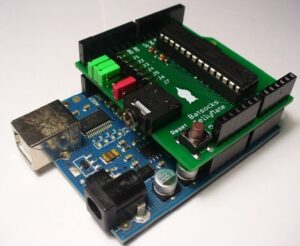

Compatível com shields do Arduino
02) PROJETO : Sensor de Proximidade e Gesto APDS
O Sensor de Gestos e Cor APDS 9960 é um incrível módulo eletrônico amplamente utilizado no desenvolvimento de smartphones, onde é capaz de identificar gestos de forma a interpreta-los e transformá-los em alguma ação em conjunto com um microcontrolador Arduino, por exemplo.
Ele não é um simples sensor, pois reúne um conjunto de diferentes ferramentas em um único equipamento a possibilidade de fazer medições de luz e cor em determinado ambiente, além de permitir a utilização como um sensor de proximidade e detecção de toque sem contato.

03) MODULO SENSOR DE TEMPERATURA NTC: O Sensor De Temperatura Termistor Arduino K275 é um módulo eletrônico utilizado como chave térmica de segurança em diversos tipos de projetos que demandam maior cuidado e proteção de determinados circuitos e/ou ambientes.

– Muito eficiente, o Módulo Chave Térmica K275 é composto por um pequeno NTC, um comparador LM393 e um potenciômetro, onde permite ao projetista ajustar e selecionar determinada temperatura entre 20 e 80°C.
– O Sensor De Temperatura Termistor Arduino K275 possui funcionamento simplificado e funcional, sendo que quando atingir a temperatura pré ajustada ele vai variar sua saída (0 ou 1) ou vice versa, conforme for sua programação, permitindo saber quando a temperatura de um circuito atinge o parâmetro escolhido.
– Muito prático, Sensor De Temperatura Termistor pode ser utilizado em conjunto com o Arduino, ou mesmo, dispensar o microcontrolador e utilizar diretamente junto a um módulo relé, por exemplo.
CARACTERÍSTICAS:
– Sensor De Temperatura Termistor para Arduino;
– Sensor tipo NTC;
– Potenciômetro para ajuste da temperatura;
– Muda o estado da saída (0 ou 1) quando atinge a temperatura pré ajustada;
– Ajuste a distribuição de temperatura limiar de detecção de posição;
– Saídas de comutação digital (0 e 1);
– Comparador de tensão LM393.
ESPECIFICAÇÕES:
– Comparador: LM393;
– Alimentação: 3.3V a 5V;
– Detecção de temperatura: 20 a 80°C;

04) MODULO RELE 3V 10A 1 CANAL COM BORNE P/ ESP32 : Sens
O Módulo Relé 3V 1 Canal é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, ESP32, ESP8266, Raspberry PI e outros.
Vale destacar que esse modelo é especialmente desenvolvido para microcontroladores que trabalham com tensão de sinal de 3.3V, dispensando a necessidade de uso de conversores de nível lógico.
O Módulo Relé 3V 1 Canal possui uma relé isolada, o que permite sua aplicação em 1 sistema independente, ou seja, pode ser utilizado para acionamento de 1 motor ou 1 lâmpada, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial desse modelo é a presença de optoacoplador, componente capaz de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador. CARACTERÍSTICAS:

– Módulo Relé 3V 1 Canal;
– Relé 3.3V com 1 Canal;
– 1 Relé independente;
– Sistema mais seguro;
– Possui optoacoplador;
– Tensão de sinal de 3.3VDC;
– Compatível ESP32, ESP8266, Arduino, etc.;
– Controle de cargas AC e DC;
– LED indicador de status;
– Jumper seletor High / Low;
– Bornes a parafuso;
– Fácil conexão da carga;
– Perfurações para fixação.
ESPECIFICAÇÕES:
– Modelo: RL3V1CH;
– Canais: 1;
– Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
– Tensão de operação: 3VDC (3.3V);
– Tensão de sinal: TTL 3.3VCD (IN1, IN2, IN3, IN4);
– Saídas: NA (normal aberto), NF (normal fechado), C (comum);
– Corrente por canal: até 10A;
– Dimensões totais (CxLxA): 50x25x17mm;
– Peso: 17g.
■ CONTEÚDO PROGRAMÁTICO
● INTRODUÇÃO
O que é IOT
O que é ESP32 e por quê utilizar ?
ESP 32 com desenvolvimento na plataforma Arduino
Características do ESP32
Configurando IDE do Arduino
Instalando as bibliotecas
Trabalhando com o ESP32
Testando o ESP32
Hello World
● PROJETO DE AUTOMAÇÃO RESIDENCIAL
Apresentação.
Configuração de Portas GPIO
Comunicação Serial
Acionamento de Relés
Acendendo uma lâmpada via LocalHost
Programando acionamentos automáticos
Leitura de Sensores
Envio de informação via Internet
Programação da EEPROM para Armazenamento local de Dados.

● PROJETO PLATAFORMA ROBÓTICA 2WD
Apresentação.
Montagem plataforma
Esquema elétrico
Desenvolvimento o firmware
Fluxograma
Controle Bluetooth
Controle Wifi
● PROJETO BRAÇO ROBÓTICO
Apresentação.
Montagem plataforma
Esquema elétrico
Configuração
Fluxograma
Desenvolvimento o firmware
Controle Bluetooth
Controle Wifi

■ KIT E COMPONENTES A SEREM ESTUDADOS:

SENSOR DE TEMPERATURA E UMIDADE: Dht11 Modulo Sensor Umidade E Temperatura. é um sensor de temperatura e umidade de saída de sinal digital, no circuito interno faz a leitura dos sensores e se comunica a um microcontrolador através de um sinal serial de uma via.

Módulo Relé 1 Canal 5v: Com o Módulo Relé 5V 1 Canal você pode controlar lâmpadas, motores, eletrodomésticos e outros equipamentos utilizando apenas um pino de controle

Módulo Sensor De Movimento Presença Hc-sr501 Pir: O Sensor de Movimento PIR DYP-ME003 consegue detectar o movimento de objetos que estejam em uma área de até 7 metros. Caso algo ou alguém se movimentar nesta área o pino de alarme é ativado.

02) Sensor De SOM: Possibilita a você detectar sons, variando o estado de sua saída digital caso detectado um sinal sonoro. Possui um microfone de condensador elétrico e pode ser usado em sistemas de alarme por exemplo.

03) PROJETO : Sensor de Temperatura – Agua (DS18B20)

Protoboard Breadboard 400 Pontos Furos Pinos: Este Protoboard permite que os componentes eletrônicos possam ser interligados de diversas formas, produzindo circuitos eletrônicos em trabalhos de prototipagem.

LED RGB ALTO BRILHO 5MM : O LED é um importante componente para o seu projeto que necessita de uma fonte de luz ou algum efeito de sinalização. O LED RGB é composto de três Led’s: por um vermelho (R de red), um verde (G de green) e um azul (B de blue). Associando as cores dos três Leds é possível se obter varias combinações.

Sensor de Luminosidade LDR 5mm: O LDR (Light Dependent Resistor) é um componente cuja resistência varia de acordo com a intensidade da luz. Quanto mais luz incidir sobre o componente, menor a resistência. Este sensor de luminosidade pode ser utilizado em projetos com arduino e outros microcontroladores para alarmes, automação residencial, sensores de presença e etc.

 Buzzer 5V Contínuo Ativo: é um componente muito usado em projetos com Arduino. Ele possui dois pinos, 5V e o GND.

Potenciometro Linear : È RESISTOR que possui RESISTENCIA VARIÁVEL

KIT Resistores 1/4w 5% 90und

10x Jumper 20 cm MM

LED Difuso 5mm (Azul,Vermelho,Verde,Amarelo)

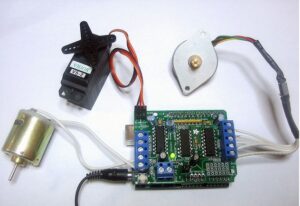

SERVO MOTOR (Angular)
É um servo (motor) de alta qualidade e excelente para as suas necessidades, seja em aeromodelismo ou em projetos de robótica com Arduino, PIC, Raspberry e entre outros. Este tem um um giro de 1 a 180º
